合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 打破試劑溶液的表面張力，提升乳糖醇制備的攪拌混合效果
> 聚氧乙烯醚磺酸鹽類表面活性劑支鏈化可降低界面張力
> 如何改善水性涂料的耐水性？
> 振蕩頻率、濃度、油相、界面張力對(duì)陰離子表面活性劑HABS和PS界面模量的影響（一）
> 一文了解什么是?馬蘭格尼效應(yīng)及其原理、現(xiàn)象和工程應(yīng)用
> 甜菜堿陽(yáng)離子表面活性劑壓裂液的破膠液表面張力測(cè)定
> 表面張力貯箱電子束焊接設(shè)計(jì)要求及與焊縫熔深之間關(guān)系
> 溫度、截?cái)喟霃健⒛M分子數(shù)對(duì)水汽液界面特性的影響規(guī)律（一）
> 烷基糖苷檸檬酸單酯二鈉鹽水溶液的動(dòng)態(tài)表面張力測(cè)定及影響因素（下）
> 應(yīng)用熒光顯微鏡研究了蛋白質(zhì)在氣-水界面的組裝——結(jié)果和討論
推薦新聞Info
-
> 兩類農(nóng)用防霧涂層表面張力的深度計(jì)算與比較分析（二）
> 兩類農(nóng)用防霧涂層表面張力的深度計(jì)算與比較分析（一）
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響（三）
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響（二）
> 藥液表面張力、噴霧方法對(duì)霧滴在水稻植株上沉積的影響（一）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測(cè)定（二）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態(tài)表面張力、金屬腐蝕性及凈洗力測(cè)定（一）
> 全自動(dòng)張力測(cè)定儀揭示子細(xì)胞表面張力對(duì)胞質(zhì)分裂結(jié)局的主導(dǎo)作用（二）
> 全自動(dòng)張力測(cè)定儀揭示子細(xì)胞表面張力對(duì)胞質(zhì)分裂結(jié)局的主導(dǎo)作用（一）
> 煙道氣與正己烷對(duì)稠油表面張力的影響機(jī)制研究（三）

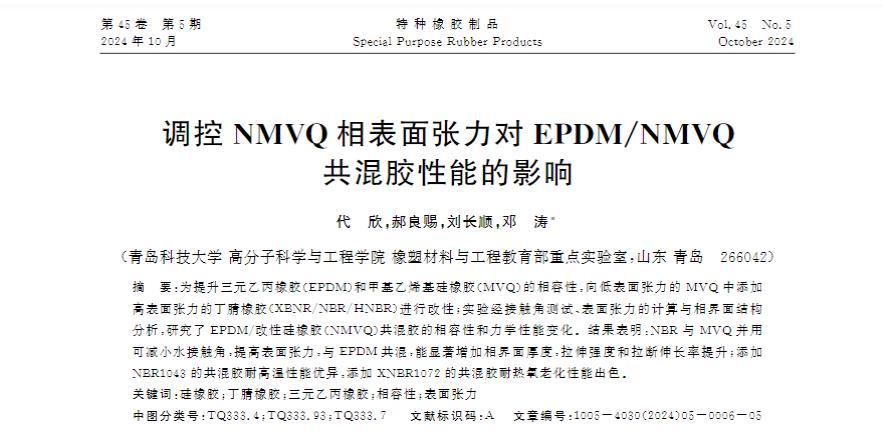

調(diào)控NMVQ相表面張力對(duì)EPDM/NMVQ共混膠性能的影響
來源： 《特種橡膠制品》 瀏覽 1075 次 發(fā)布時(shí)間:2024-11-11
摘要：為提升三元乙丙橡膠(EPDM)和甲基乙烯基硅橡膠(MVQ)的相容性，向低表面張力的MVQ中添加高表面張力的丁腈橡膠(XBNR/NBR/HNBR)進(jìn)行改性;實(shí)驗(yàn)經(jīng)接觸角測(cè)試、表面張力的計(jì)算與相界面結(jié)構(gòu)分析，研究了EPDM/改性硅橡膠(NMVQ)共混膠的相容性和力學(xué)性能變化。
結(jié)果表明:NBR與MVQ并用可減小水接觸角，提高表面張力，與EPDM共混，能顯著增加相界面厚度，拉伸強(qiáng)度和拉斷伸長(zhǎng)率提升;添加NBR1043的共混膠耐高溫性能優(yōu)異，添加XNBR1072的共混膠耐熱氧老化性能出色。

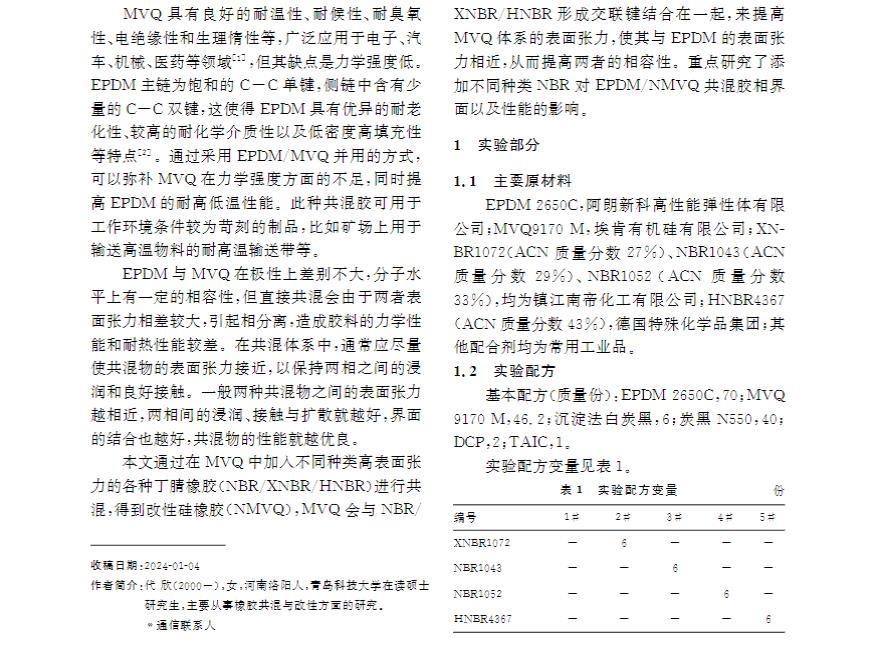

MVQ具有良好的耐溫性、耐候性、耐臭氧性、電絕緣性和生理惰性等，廣泛應(yīng)用于電子、汽車、機(jī)械、醫(yī)藥等領(lǐng)域，但其缺點(diǎn)是力學(xué)強(qiáng)度低。
EPDM主鏈為飽和的C——C單鍵，側(cè)鏈中含有少量的C——C雙鍵，這使得EPDM具有優(yōu)異的耐老化性、較高的耐化學(xué)介質(zhì)性以及低密度高填充性等特點(diǎn)。通過采用EPDM/MVQ并用的方式，
可以彌補(bǔ)MVQ在力學(xué)強(qiáng)度方面的不足，同時(shí)提高EPDM的耐高低溫性能。此種共混膠可用于工作環(huán)境條件較為苛刻的制品，比如礦場(chǎng)上用于輸送高溫物料的耐高溫輸送帶等。
EPDM與MVQ在極性上差別不大，分子水平上有一定的相容性，但直接共混會(huì)由于兩者表面張力相差較大，引起相分離，造成膠料的力學(xué)性能和耐熱性能較差。在共混體系中，通常應(yīng)盡量使共混物的表面張力接近，以保持兩相之間的浸潤(rùn)和良好接觸。一般兩種共混物之間的表面張力越相近，兩相間的浸潤(rùn)、接觸與擴(kuò)散就越好，界面的結(jié)合也越好，共混物的性能就越優(yōu)良。
本文通過在MVQ中加入不同種類高表面張力的各種丁腈橡膠（NBR/XNBR/HNBR）進(jìn)行共混，得到改性硅橡膠（NMVQ），MVQ會(huì)與NBR/XNBR/HNBR形成交聯(lián)鍵結(jié)合在一起，來提高M(jìn)VQ體系的表面張力，使其與EPDM的表面張力相近，從而提高兩者的相容性。重點(diǎn)研究了添加不同種類NBR對(duì)EPDM/NMVQ共混膠相界面以及性能的影響。
